煤矿用阻燃通讯电缆系列

在线订购

产品说明

煤矿用阻燃通信电缆使用说明

一、用途：

MHYV用于平巷、斜巷及机电硐室

MHJYV用于机械损伤较高的平巷和斜巷

MHYBV用于机械冲击较高的平巷和斜巷

二、工作条件

1、电缆导体的长期允许工作温度—40～+50℃；；；；；；月平均最大的相对温度为95%（+25℃时）。。。。。。。。

2、电缆允许敷设与安装的温度应不低于—10℃。。。。。。。。

3、电缆最小弯曲半径：MHYV及MHJYV型电缆为电缆外径的10倍；；；；；；MHYBV型号为外径的15倍。。。。。。。。

三、电缆的使用及其注意事项：

1、在安装电缆前首先检查产品是否跟设备所配备的型号规格相一致，，，，，，，是否能满足生产的正常需要，，，，，，，安装时必须注意将绝缘层表面的层处理干净。。。。。。。。

2、用电缆时，，，，，，，机电工应严格按规定进行操作和安装，，，，，，，在运行过程中时刻对电缆的运行情况进行检测，，，，，，，并将检查的结果予以记录，，，，，，，防止电缆在运行中受到外力的损伤或其他原因造成的电缆短路、断路。。。。。。。。

3、�；；；；；；院�，，，，，，，对电缆进行全面的检查，，，，，，，发现问题及时处理。。。。。。。。

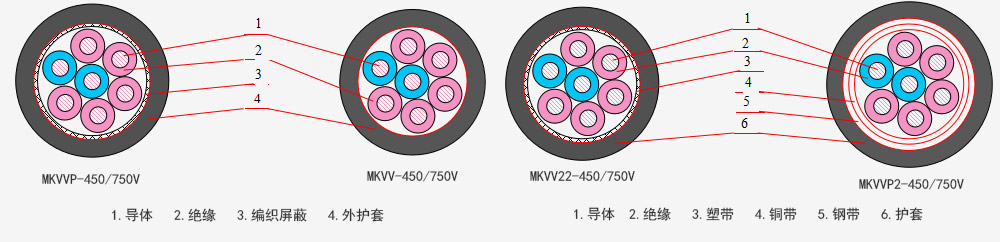

煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆使用说明

一、1、使用范围：额定电压450/750V及以下控制、监控回路及�；；；；；；せ芈返牧�

二、产品使用条件：

1、额定电压450/750V。。。。。。。。

2、聚氯乙烯绝缘电缆导体的长期允许工作温度为650C；；；；；；

3、电缆的敷设温度不低于0 ?C，，，，，，，推荐的允许弯曲半径：无铠装层的电缆，，，，，，，

不小于电缆外径的6倍。。。。。。。。有铠装或铜带屏蔽结构的电缆，，，，，，，不小于电缆外径的12倍。。。。。。。。

三、电缆的使用及其注意事项：

1、在安装电缆前首先检查产品是否跟设备所配备的型号规格相一致，，，，，，，是否能满足生产的正常需要，，，，，，，安装时必须注意将绝缘屏蔽表面层处理干净。。。。。。。。

3、�；；；；；；院�，，，，，，，对电缆进行全面的检查，，，，，，，发现问题及时处理。。。。。。。。

产品参数

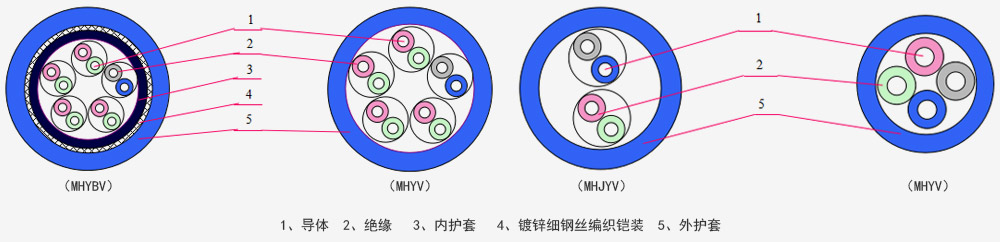

煤矿用阻燃通信电缆（MHYV、MHJYV、MHYBV）

型号	规格	导体结构根数/单线标称直径（mm）	绝缘标称厚度（mm）	外护套标称厚度（mm）	电缆外径（mm）	编织镀锌钢丝直径（mm）	外护套标称厚度（mm）
MHYV	1×2	7/0.28	0.45	1.6	≤7.1	/	/
	2×2	7/0.28	0.45	1.6	≤8.6	/	/
	1×4	7/0.28	0.45	1.6	≤8.0	/	/
	5×2	7/0.28	0.45	1.6	≤11.5	/	/
MHJY	1×2	4/0.28铜线+3/0.28 钢线	0.45	1.6	≤7.1	/	/
MHJY	2×2	4/0.28铜线+3/0.28 钢线	0.45	1.6	≤8.6	/	/
MHYBV	5×2	1/0.8	0.35	1.6	≤15.6	0.20～0.30	1.6
	10×2	1/0.8	0.35	1.6	≤18.4	0.20～0.30	1.6
	20×2	1/0.8	0.35	2	≤23.4	0.20～0.30	2
